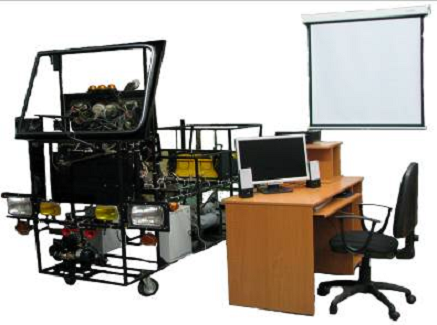

СТЕНД-ТРЕНАЖЕР ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ «КАМАЗ»

индекс СЭК-12

Стенд предназначен для изучения электрооборудования автомобиля КамАЗ и отработки навыков поиска и устранения неисправностей, которые могут возникнуть в процессе эксплуатации автомобиля.





Описание стенда

Стенд представляет собой объемную конструкцию, на которой смонтировано все электрооборудование автомобиля КамАЗ с компоновкой узлов  соответствующих их реальному расположению, с использованием  автомобильных жгутов электропроводки. Имитатором  двигателя внутреннего сгорания является коллекторный электродвигатель  постоянного тока напряжением 24 В который используется в качестве привода генератора.

            Стенд позволяет имитировать различные виды неисправностей электрооборудования, которые могут возникнуть в процессе эксплуатации автомобиля, такие как:

  - обрыв силовой цепи питания электрооборудования

  - обрыв цепи управления (неисправность реле)

  - короткое замыкание (выход из строя предохранителя)

  - всего неисправностей - 28.

   Неисправности электрооборудования моделируются с помощью персонального компьютера связанного со стендом-тренажером специальным устройством сопряжения. По команде с компьютера на стенде можно задать одну или несколько неисправностей электрооборудования. После ввода неисправности задача курсанта состоит в том, что бы он, с помощью тестера или контрольной лампы, должен определить участок неисправной цепи электропроводки. Благодаря использованию аудио-видео средств в процессе обучения (стенд оснащен  мультимедийным компьютером и проектором), возможно одновременное и полноценное обучение целого класса курсантов.

   На стенде смонтированы реальные узлы электрооборудования автомобиля и стандартные жгуты электропроводки, что позволяет изучить работу электрооборудования на практике, и отработать навыки и методику и поиска устранения неисправностей.

   Программное обеспечение стенда-тренажера имеет теоретический раздел, в котором описывается работа устройств и систем электрооборудования автомобиля КамАЗ.





Эксплуатационные характеристики

·        Тренажер эксплуатируется в отапливаемых помещениях с температурой от +5° до +40° С, относительной влажностью 80% при +25°С;

·        Габаритные размеры: длинна - 2500, ширина - 1500, высота – 1900

·        Масса не более 350 кг

·        Потребляемая мощность не более 700 Вт

·        Электропитание – однофазная сеть 220В (±10%), 50 Гц;







Комплект поставки

v  Стенд СЭК-12;

v  Рабочее место инструктора:

v  Персональный компьютер;

         - видеопроектор (поставляется отдельно);

- экран для проектора (поставляется отдельно);

- Стол, стул (поставляется отдельно);

v  Программное обеспечение:

- компакт-диск с рабочей программой;

- компакт-диск с лицензионной ОС Windows;

v  Тестер;

v  Зарядное устройство для аккумуляторных батарей;

v  Руководство по эксплуатации.
